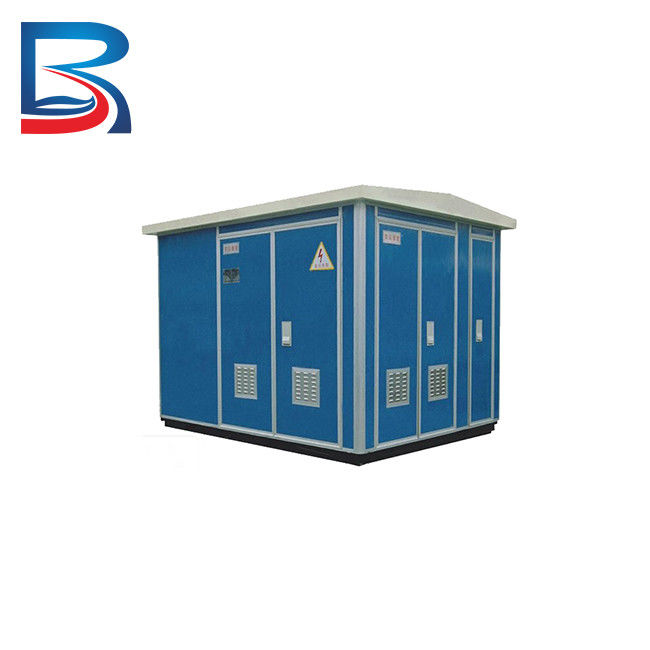

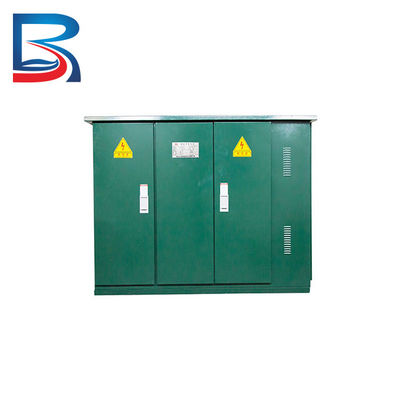

Trạm biến áp nhỏ gọn TNB cho ga đường sắt và đường cao tốc

Trạm biến áp nhỏ gọn TNB loại ngoài trời trong nhà cho nhà ga và đường cao tốc

Mô tả Sản phẩm

Trạm biến áp kiểu hộp (gọi tắt là "hộp phụ") là một bộ thiết bị phân phối điện hoàn chỉnh nhỏ gọn kết hợp thiết bị đóng cắt điện áp cao, máy biến áp phân phối, thiết bị đóng cắt điện áp thấp, thiết bị đo năng lượng và thiết bị bù công suất phản kháng. thành một hoặc một số hộp theo sơ đồ nối dây nhất định.

Nó phù hợp để sử dụng trong các hệ thống xoay chiều ba pha 10/0,4KV như một phương tiện phân phối điện dọc theo đường dây và để phân phối.So với các trạm biến áp kiểu hộp của châu Âu có cùng công suất, các trạm biến áp kiểu hộp của Mỹ có kết cấu hợp lý hơn.Các trạm biến áp kiểu hộp châu Âu lắp đặt máy biến áp và thiết bị điện cao áp thông thường trong cùng một lớp vỏ kim loại, dẫn đến nhiệt độ trong khoang máy biến áp cao, gây khó khăn cho việc tản nhiệt và ảnh hưởng đến công suất.

Ngoài ra, các trạm biến áp kiểu hộp của Châu Âu sử dụng công tắc và cầu chì tải điện áp cao thông thường và thiết bị đóng cắt điện áp thấp trong hộp, dẫn đến kích thước lớn hơn.Các trạm biến áp kiểu hộp của Mỹ khác với các trạm biến áp kiểu hộp của Châu Âu về cấu trúc.Về mặt bố trí, ngăn hạ thế, ngăn máy biến áp, ngăn cao thế không bố trí theo hình chữ T mà bố trí theo hình chữ thập.Từ góc độ kết cấu, loại trạm biến áp kiểu hộp này được chia thành hai phần: phía trước và phía sau.

Phần phía trước chứa các khoảng thời gian hoạt động điện áp cao và thấp, bao gồm các khối đầu cực điện áp cao và thấp, tay cầm vận hành công tắc tải, công tắc phân đoạn điều chỉnh điện áp không tải, cầu chì cắm, đồng hồ đo mức dầu, v.v. Phần phía sau là dầu bể chứa và bộ tản nhiệt, trong đó đặt cuộn dây máy biến áp, lõi sắt, công tắc tải cao áp và cầu chì.Thiết bị chống sét cũng sử dụng thiết bị chống sét oxit kim loại ngâm trong dầu.Máy biến áp loại bỏ gối dầu và sử dụng thùng dầu kín được thiết kế theo nguyên tắc thể tích khe hở dầu khí không đổi, thùng dầu và bộ tản nhiệt tiếp xúc với không khí giúp tản nhiệt dễ dàng.

Bộ ngắt mạch hạ thế sử dụng bộ ngắt mạch vỏ nhựa làm bộ ngắt mạch chính và bộ ngắt mạch ra.Do cấu trúc đơn giản hóa của nó, diện tích và khối lượng của loại trạm biến áp dạng hộp này được giảm đáng kể.Do kích thước nhỏ và cửa một phía, diện tích cần thiết của nó chỉ bằng 1/4 so với trạm biến áp kiểu hộp châu Âu và khối lượng của nó chỉ bằng 1/5 đến 1/3 so với trạm biến áp kiểu hộp châu Âu cùng loại dung tích.

Các trạm biến áp kiểu hộp của Mỹ sử dụng cầu chì để bảo vệ phía điện áp cao và bộ ngắt mạch không khí tự động vỏ nhựa để bảo vệ phía điện áp thấp, giống như phương pháp bảo vệ được sử dụng trong máy biến áp phân phối 10kV của Trung Quốc.Cầu chì cao áp bảo vệ các sự cố bên trong máy biến áp, trong khi bộ ngắt mạch không khí tự động bảo vệ các sự cố quá dòng, ngắn mạch và thiếu điện áp phía hạ áp.Nhược điểm của trạm biến áp kiểu hộp của Mỹ là công tắc tải được ngâm trong dầu khiến dầu bị cacbon hóa và phân hủy bằng hồ quang, sinh ra các khí độc hại như axetylen, làm giảm hiệu suất và dễ gây tai nạn.

Ngoài ra, không có điểm ngắt kết nối có thể nhìn thấy, gây bất tiện cho việc bảo trì.Vì các phương pháp đo và bảo vệ điện áp thấp được sử dụng ở Hoa Kỳ khác với các phương pháp được sử dụng ở Trung Quốc, nên các trạm biến áp kiểu hộp của Mỹ không đi kèm với bảo vệ và đo điện áp thấp.

Để đáp ứng nhu cầu của người dùng trong nước, các trạm biến áp dạng hộp sản xuất trong nước được trang bị tủ phân phối phía hạ áp.Do TBA dạng hộp tiếp xúc trực tiếp với ánh nắng mặt trời trong thời gian dài, ảnh hưởng đến quá trình tản nhiệt của cầu dao vỏ nhựa, khiến cầu dao không thể ngắt tải tốt, dòng điện ngắn mạch dễ dẫn đến sự cố phía cao áp.

Sự chỉ rõ

Hồ sơ công ty

1. Công ty TNHH Điện Bosun Trùng Khánh được thành lập năm 1996, tọa lạc tại quận Banan, Trùng Khánh, Trung Quốc, giao thông thuận tiện, có diện tích 8.000 mét vuông.

2. Tận tâm trong việc nghiên cứu và phát triển, sản xuất, lắp đặt và kinh doanh các bộ thiết bị đóng cắt và điều khiển điện áp cao và hạ thế hoàn chỉnh từ 40,5kV đến 0,22kV.

3. hơn 20 chứng chỉ CCC/CQC, đáp ứng các yêu cầu về mức bảo vệ cao nhất IP65 và môi trường ở độ cao 4500 mét, đạt chứng nhận hệ thống quản lý chất lượng GB/T19001:2016 /ISO9001:2015,

4.Một bộ phận phát triển sản phẩm hoàn chỉnh, đội ngũ thiết kế.

5. Các loại thiết kế sản xuất và xây dựng sản phẩm khác nhau bằng cách sử dụng các hệ thống phần mềm thiết kế CAD cơ điện và máy tính chuyên dụng.

6. Hoàn thành thiết bị giám sát, đo lường và thử nghiệm để đảm bảo chất lượng sản phẩm cao.

7. Dây chuyền sản xuất hoàn chỉnh bao gồm thiết bị xử lý CNC, thiết bị hàn và thiết bị nâng cần thiết cho sản xuất tủ, thiết bị uốn thanh cái, thiết bị đóng hộp, dụng cụ điện và các thiết bị sản xuất lắp ráp khác cần thiết cho sản xuất lắp ráp hoàn chỉnh.

8. Hơn 10 bằng sáng chế phát minh sản phẩm và bằng sáng chế mô hình tiện ích.

9. Dịch vụ xuất sắc dựa trên phương châm "Chất lượng là trên hết, Khách hàng quan trọng nhất, Sống sót nhờ chất lượng, Phát triển nhờ dịch vụ, Cải tiến liên tục."

Vật liệu

1. Cửa tủ áp dụng quy trình vát cạnh kép, giúp tăng 50% độ bền kết cấu của cùng một vật liệu.

2. Tất cả các lỗ lắp đặt đều được thực hiện bằng quy trình dập và kéo dài nhiều lớp, giúp giảm hơn 80% tình trạng trượt dây.

3. Các lỗ đầu vào và đầu ra sử dụng cấu trúc tổng hợp của các lỗ hạ gục và lỗ vuông, có thể được lựa chọn linh hoạt trong quá trình lắp đặt tại chỗ.

4. Hộp áp dụng quy trình gấp đôi, giúp tăng 50% độ bền kết cấu của cùng một vật liệu.

5. Mạch điều khiển áp dụng thiết kế tổng hợp của chế độ gỡ lỗi và chế độ chống cháy, giúp giảm đáng kể việc đốt thiết bị quạt và máy bơm nước được thiết kế để chống cháy trong quá trình gỡ lỗi.

Thuận lợi

1. Chất lượng tuyệt vời

dịch vụ 2,24 giờ

3. Thiết kế chuyên nghiệp

4. Kỹ thuật nâng cao

5. Giao hàng nhanh
